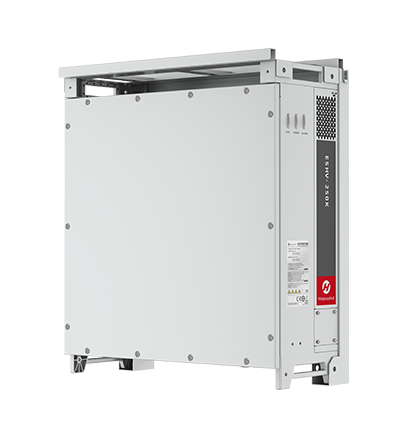

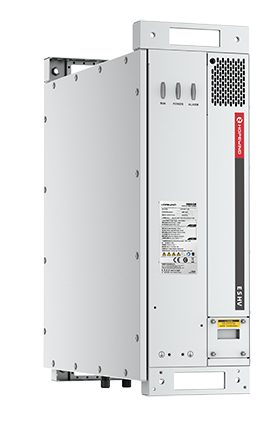

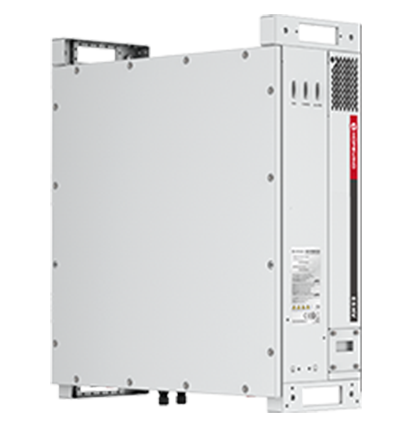

组串式145~250kW储能变流器

1500V-AC/DC型

性能特征

低噪音运行

智能调速风扇，运行时具备更低运行噪音

高功率密度

体积小（795*915*294mm），功率密度高

模块化设计

模块化设计，精准化管理电池簇，效率高

高防护等级

IP66防护，C3~C5防腐可选，环境适应力强

可灵活配置

支持高达24个模块并联运行，可灵活配置

构网型功能

具备PQ、VSG等功能，具备构网型功能

主要参数

产品型号

ESHV145 K40-A-G01

ESHV174 K48-A-G01

ESHV200 K55-A-G01

ESHV228 K63-A-G01

ESHV186K
-A-G01

ESHV200K
-A-G01

ESHV215K
-A-G01

ESHV250K
-A-G01

直流侧参数

直流电压范围

580~1500V

696~1500V

800~1500V

914~1500V

1000~1500V

直流最大电流

281A

209A

225A

242A

281A

交流侧参数

额定电压

400V

480V

550V

630V

690V

额定功率

145kW

174kW

200kW

228kW

186kW

200kW

215kW

250kW

最大输出功率

160kW

191kW

220kW

251kW

205kW

220kW

237kW

275kW

无功范围

0~152kvar

0~183kvar

0~210kvar

0~239kvar

0~195kvar

0~210kvar

0~226kvar

0~262kvar

交流接入

3W+PE

隔离方式

无隔离

构网功能

支持

并网运行参数

额定电网电压

400V

480V

550V

630V

690V

允许电网电压

340~440V

408~528V

468~605V

536~693V

586.5~759V

额定电网频率

50Hz / 60Hz

允许电网频率

45~55Hz / 55~65Hz

电流总谐波畸变率

<3%（额定功率）

功率因数

-1~1

充放电转换时间

<20ms

离网运行参数

额定输出电压

400V

480V

550V

630V

690V

电压不平衡度

<2%，短时不超过4%

电压总谐波畸变率

<3%（空载或额定阻性负载）

动态电压瞬变范围

<10%（在阻性负载/平衡负载条件下，负载从20%上升至100%或从100%下降至20%突变时）

输出过压保护值

可设

输出欠压保护值

可设

通用参数

适用接地系统

IT

允许环境温度

-40~+60℃（45℃不降额）

允许相对湿度

0~95%（无凝露）

允许海拔高度

<4000m（3000m不降额）

<4000m (3000m不降额 / 186~215kW可选4000m不降额）

DI接口

4组

DO接口

2组

防腐等级

C3（C4 / C5可选）

浪涌保护

DC Type ІІ / AC Type ІІ

接线方式

下进下出（快插端子）

防护等级

IP66

冷却方式

智能风冷

显示灯

LED指示灯

通讯接口

以太网口 / RS485 / CAN / 近端调试WiFi（选配）

通信规约

Modbus TCP / Modbus RTU / CAN 2.0

尺寸（宽*高*深)

795*915*294mm（不含挂板）

重量

≤100kg（净重）

认证

145~228kW：IEC 62477-1

ESHV250K-A-G01: GB/T 34120-2023, IEC 62477-1, IEC 61000, EN 50549-1/-2/-10, IEC60068-2, G99, VDE
4110/4120, NTS V2.1, NTS V1.1, CEI 0-16, CEA, IEC TS 62910, etc. ESHV186K~215K-A-G01: IEC 62477-1, IEC 61000,
IEC62920, NTS V2.1, NTS V1.1.（最新产品认证请咨询禾望）
